KwantApp : 1.27 pkt.
Rozdzielnica hermetyczna natynkowa 36 modułowa 3x12M drzwi transparentne (N-dzielona) IP65 ECH-36PT-s 001101080 ETI
Nr kat. :
001101080/ETI
EAN:
3838895571513
Waga:
2.5 kg
Zapytaj eksperta
Specyfikacja
- ProducentETI
- Liczba rzędów3
- Łączna liczba modułów36
- Stopień ochronny IP65
- Sposób montażunatynk
- Wymiary zewnętrznew:s:g 535x319x144mm
- SeriaDIDO
Producent / Podmiot Odpowiedzialny
- NazwaETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
- Adres pocztowyJANA PAWŁA II 18 06-100 Pułtusk Polska
- Adres e-mailetipolam@etipolam.com.pl
- Adres strony internetowejetipolam.com.pl
Inni kupili również
Przełącznik modułowy instalacyjny I-0-II (1-0-2) punkt wspólny od góry 4P 40A 400VAC SFT440 HAGER
SFT440/HAGHAGER
54 osoby kupiły ostatnio
153,38 zł brutto
15,90 zł
Centrala: 118 szt.
W oddziałach: 142 szt.
Polecane
Rozdzielnica hermetyczna PV 1500V DC 2x12(24) natynkowa IP65 UV drzwi transparentne ECH-24PT-s 001101067 ETI
20 osób kupiło ostatnio
125,40 zł brutto
15,90 zł
Centrala: 84 szt.
W oddziałach: 107 szt.
Polecane
Ogranicznik przepięć PV DC typ 1+2 (B+C) 1100V 3P 65kA 3,8kV ETITEC EM T12 PV 1100/6,25 Y 002440580 ETI
12 osób kupiło ostatnio
295,32 zł brutto
15,90 zł
Centrala: 156 szt.
W oddziałach: 164 szt.
H1Z2Z2-K 1x6
Kabel przewód solarny do instalacji fotowoltaicznych 1x6 mm2 0,6/1kV czerwony podwójna izolacja SOLARFLEX-X H1Z2Z2 713569 HELUKABEL
713569/HLKHELU
66 osób kupiło ostatnio
5,16 zł brutto
17,90 zł
Centrala: 12386 mb
W oddziałach: 37850 mb
H1Z2Z2-K 1x6
Kabel przewód solarny do instalacji fotowoltaicznych 1x6 mm2 0,6/1kV czarny podwójna izolacja SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL
713531/HLKHELU
94 osoby kupiły ostatnio
5,16 zł brutto
17,90 zł
Centrala: 10397 mb
W oddziałach: 39241 mb
Produkty powiązane
Polecane
Rozdzielnica hermetyczna PV 1500V DC 1x12 natynkowa IP65 UV drzwi transparentne ECH-12PT 001101062 ETI
18 osób kupiło ostatnio
91,12 zł brutto
15,90 zł
Centrala: 231 szt.
W oddziałach: 491 szt.
Rozdzielnica hermetyczna PV 1500V DC 1x4 natynkowa IP65 UV drzwi transparentne ECH-4G 001101060 ETI
001101060/ETIETI
5 osób kupiło ostatnio
79,72 zł brutto
15,90 zł
Centrala: 145 szt.
W oddziałach: 244 szt.
Polecane
Rozdzielnica hermetyczna PV 1500V DC 2x12(24) natynkowa IP65 UV drzwi transparentne ECH-24PT-s 001101067 ETI
20 osób kupiło ostatnio
125,40 zł brutto
15,90 zł
Centrala: 84 szt.
W oddziałach: 107 szt.
Polecane
Rozdzielnica hermetyczna PV 1500V DC 1x8 natynkowa IP65 UV drzwi transparentne ECH-8G 001101061 ETI
13 osób kupiło ostatnio
63,64 zł brutto
15,90 zł
Centrala: 168 szt.
W oddziałach: 621 szt.
Izolowana szyna zbiorcza IZ12 3F 12 002921020 ETI
7 osób kupiło ostatnio
33,12 zł brutto
17,90 zł
Centrala: 19 szt.
W oddziałach: 156 szt.
31,80 zł brutto
15,90 zł
Centrala: 12 szt.
W oddziałach: 22 szt.
Rozłącznik izolacyjny 3-fazowy 3P 40A 400V AC SV 340 002423323 ETI
4 osoby kupiły ostatnio
67,05 zł brutto
15,90 zł
Centrala: 41 szt.
W oddziałach: 83 szt.
Izolowana szyna zbiorcza IZ12 3F 54 002921024 ETI
14 osób kupiło ostatnio
125,69 zł brutto
17,90 zł
Centrala: 0 szt.
W oddziałach: 114 szt.
Blok rozdzielczy 4-biegunowy 125A 15 zacisków 1,5-16 mm2 TH35 EDB-415 001102305 ETI
2 osoby kupiły ostatnio
97,59 zł brutto
15,90 zł
Centrala: 0 szt.
W oddziałach: 14 szt.
Rozłącznik izolacyjny 3-fazowy 4P 40A 400V AC SV 440 002423423 ETI
2 osoby kupiły ostatnio
85,92 zł brutto
15,90 zł
Centrala: 4 szt.
W oddziałach: 29 szt.
Opis
Niezawodne i sprawdzone obudowy hermetyczne ECH
Obudowy natynkowe hermetyczne mają zastosowanie w budownictwie mieszkaniowym, przemysłowym, zarówno w obwodach prądu stałego jak i przemiennego. Służą do montażu aparatury modułowej w celu zapewnienie odpowiedniego stopnia ochrony aparatury (IP65) przed wilgocią i innymi zanieczyszczeniami. Często znajdują zastosowanie w instalacjach PV, lub na zewnątrz budynków.
Parametry techniczne
Numer katalogowy:
Indywidualny numer indentyfikacyjny nadany przez producenta.
001101080
Symbol artykułu:
Typ produktu określony przez producenta.
ECH-36PT-s
Klasa ochronności:
II klasa ochronności - Obudowy o klasie ochronności II posiadają wzmocnioną lub podwójną izolację. Nie mają połączenia z przewodem ochronnym.
II
Sposób montażu:
natynkowa
Prąd znamionowy [A]:
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
63
Napięcie znamionowe AC [V]:
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Napięcie znamionowe DC [V]:
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
1500
Stopień ochrony IP:
Stopień ochrony IP określa stopień ochrony lub szczelności obudowy urządzenia elektrycznego przed ingerencją ciał stałych, wody i pyłu, a także przed niezamierzonym dotknięciem urządzeń znajdujących się w obudowie. Klasyfikacja IP jest zgodna z normą EN 60529.
IP65
Ilość modułów (w sumie/w rzędzie):
36/12
Drzwi (materiał, kolor):
Tworzywo, transparentne
Obudowa (material, kolor):
Tworzywo, jasnoszary (RAL7035)
Ilość zacisków PE/N:
28/4x6
Zakres temperatur pracy [°C]:
-25 do +60
Materiał obudowy:
ASA - w porównaniu do ABS materiał ASA jest odporny na promieniowanie UV, degradację i trudne warunki atmosferyczne.
ASA

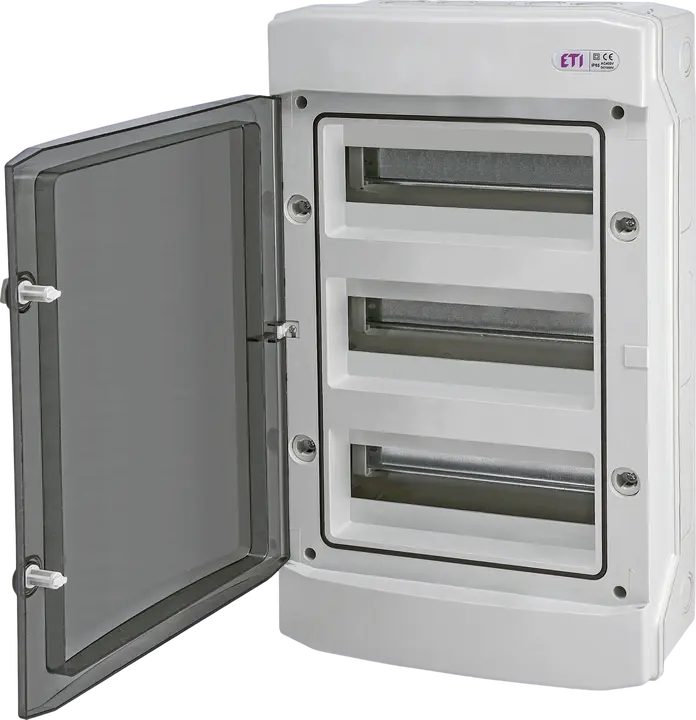

Zdjęcie produktu
Zalety produktu
Kompletne wyposażenie obudów stanowi: szyna TH35, akcesoria montażowe, naklejki opisowe, szyny z zaciskami uziemiającymi PE i neutralnymi N, zaślepka niewykorzystanego miejsca.
Specjalna konstrukcja zawiasu sprawia, że łatwo można zmienić kierunek otwierania drzwi prawo/lewo (dla obudów od 12 modułów).
Drzwi posiadają specjalne obrotowe zamki, które powodują ich silny docisk do uszczelki zapewniając stopień ochrony IP65.
W celu ochrony przed nieautoryzowanym dostępem istnieje możliwość zastosowania zamka z kluczem ECH-L2K.
Przednia część obudów posiada specjalny uchwyt umożliwiający jej zaplombowanie w celu zabezpieczenia przed dostępem osób nieuprawnionych.
Osłabienia do zamontowania dławików w celu wprowadzenia przewodów posiadają różne średnice i umieszczone są na wszystkich bokach obudowy.
Dla obudów powyżej dwóch rzędów dzielona szyna N umożliwiająca montaż więcej niż jednego wyłącznika różnicowoprądowego.
Dla obudów od 12 modułów specjalny uchwyt umożliwiający obniżenie montażu szyny TH 35.
W obudowach 4, 6 i 8 modułów drzwi otwierają się do góry i posiadają zatrzask blokujący.
Poznaj obudowy ECH
Montaż aparatury w obudowie ECH-24PT-s
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
analizowanie selektywności między urządzeniami zabezpieczającymi
symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
sporządzanie raportów do dokumentacji projektowej
Najczęściej zadawane pytania
Do czego służy rozdzielnica hermetyczna 36 modułów?
Rozdzielnica hermetyczna 36 modułów służy do montażu aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicówki, rozłączniki, ograniczniki przepięć, styczniki, lampki sygnalizacyjne oraz inne elementy instalacji elektrycznej. Dzięki pojemności 36 modułów sprawdzi się w większych rozdzielnicach domowych, garażowych, warsztatowych, technicznych i przemysłowych.
Czy rozdzielnica IP65 nadaje się do garażu, piwnicy albo na zewnątrz?
Tak, rozdzielnica o stopniu ochrony IP65 jest dobrym wyborem do miejsc narażonych na wilgoć, pył i trudniejsze warunki pracy, takich jak garaż, piwnica, warsztat, kotłownia, pomieszczenie techniczne lub wybrane zastosowania zewnętrzne. Przy montażu na zewnątrz warto sprawdzić odporność obudowy na promieniowanie UV oraz prawidłowo dobrać dławnice i sposób wprowadzenia przewodów.
Co można zamontować w rozdzielnicy natynkowej 3x12?
W rozdzielnicy natynkowej 3x12 można zamontować do 36 modułów aparatury elektrycznej. Najczęściej są to wyłączniki nadprądowe B10, B16 lub 3P, wyłączniki różnicowoprądowe, rozłącznik główny, ogranicznik przepięć, złączki, szyny PE/N oraz akcesoria montażowe. Dobór aparatury powinien być zgodny z projektem instalacji i liczbą wymaganych obwodów.
